Accueil » Solutions » Production de jantes en acier » Cintreuse(pour jantes)

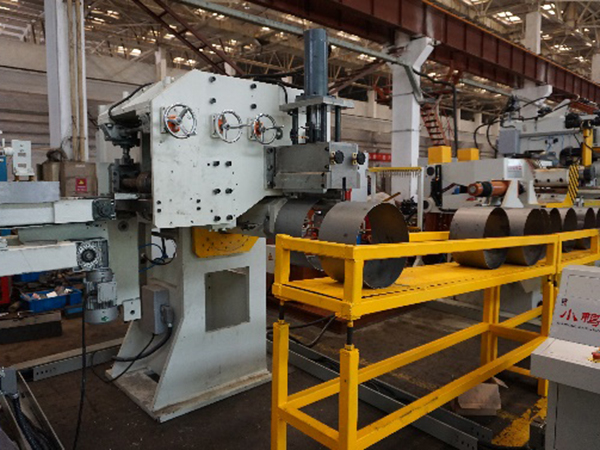

Cintreuse(pour jantes)

En tant que producteur de machines de jantes automobiles, nous fournissons une variété d'équipements incluant une profileuse pour la ligne de production de jantes automobiles. Cette cintreuse pour jantes consiste des appareils d'alimentation, d'ébavurage, d'estampage et de profilage.

Fonctions de chaque pièce
1. L'alimentateur de cette ligne à cintrer les jantes est utilisé pour alimenter manuellement une seule pièce de bande de jante à la fois.
2. L'appareil d'ébavurage est équipé pour enlever les bavures sur les deux côtés de la bande de jante, protégeant les moules et les opérateurs d'égratignures lors des prochaines étapes de traitements.
3. L'appareil d'estampage de la cintreuse presse les marques requises sur la bande de jante telles que les spécifications du modèle, la date de production et d'autres informations.
4. Cette machine à cintrer les jantes est utilisée pour profiler automatiquement les bandes de jante découpées à longueur

Image de procédé en référence

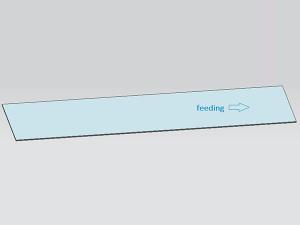

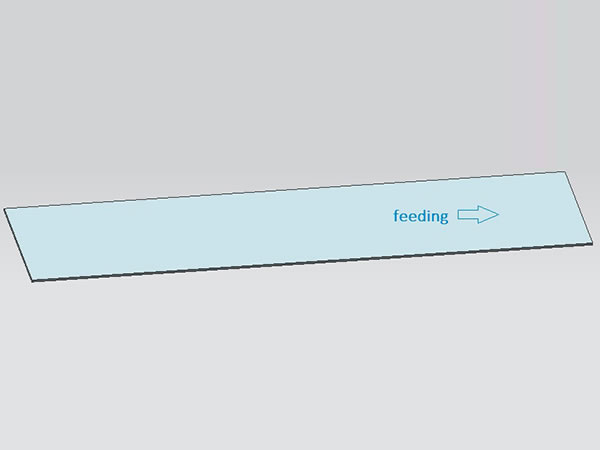

  • Etape 1, alimentation

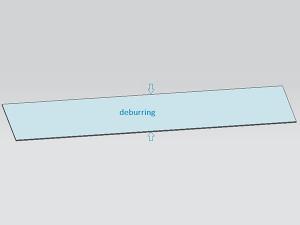

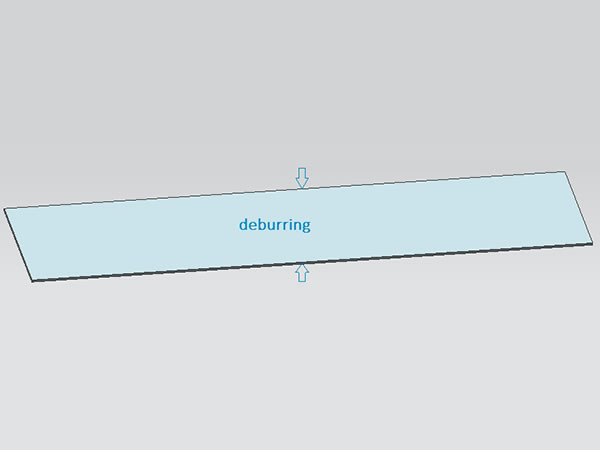

  • Etape 2, ébavurage

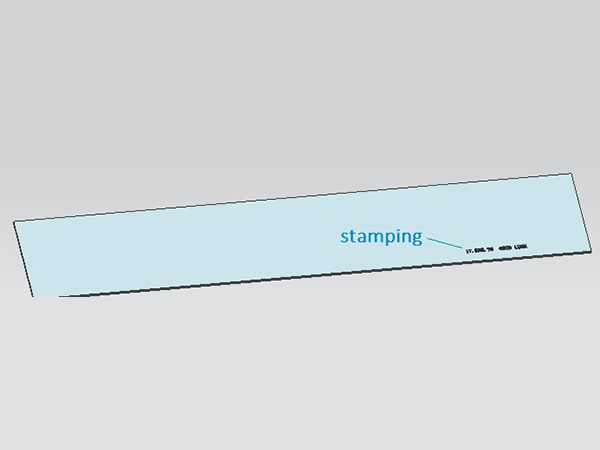

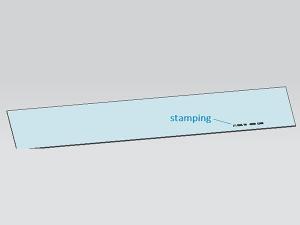

  • Etape 3, estampage

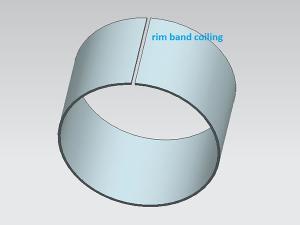

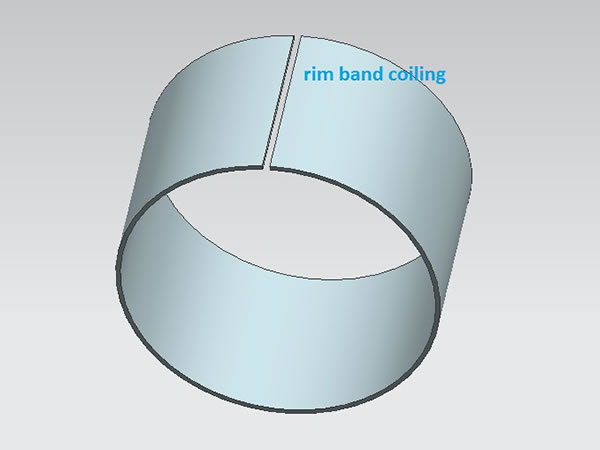

  • Etape 4, profilage

Caractéristiques principales de la Cintreuse
1. Cet équipement de jantes automobiles dispose d'une structure horizontale, d'une transmission de chaîne et d'un volant pour l'ajustement. Ceci assure des opérations et un entretien aisé.
2. La tête d'estampage de la cintreuse pour jantes peut être changée rapidement selon les différentes exigences.
3. L'extrémité de décharge peut être conçue avec une plateforme de décharge automatique parfaite pour un transport automatique de la pièce de fabrication.
4. La cintreuse dispose d'une conception intégrée qui allie ébavurage, estampage et profilage en une seule machine, économisant l'espace et la main d'œuvre.
5. L'arbre principal de l'équipement de cintrage est conçu avec un roulement haute performance de marque NSK, assurant une longue durée de vie.
6. La profileuse horizontale utilise un système de contrôlé électrique provenant de la société Schneider pour une utilisation stable en toute sécurité.

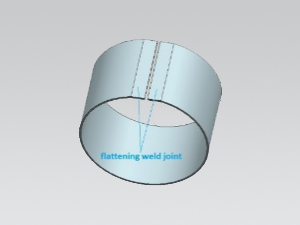

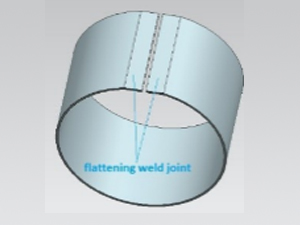

7. La cintreuse pour jantes utilisée dans une ligne de petites jantes automobiles est capable d'aplanir le joint de soudage. Après le profilage en bobine, la pièce de fabrication est directement convoyée vers le traitement de soudage bout à bout.

Paramètres techniques principaux de la Cintreuse
Applications Ligne de petites jantes Ligne de jantes larges Ligne de jantes ultra larges
Diamètre de jante 13 à 18 pouces 17.5 à 26 pouces 20 à 54 pouces
Epaisseur de bande de jante ≤ 4mm ≤ 8 mm ≤ 8 mm
Largeur de bande de jante 3 à 10 pouces 5.5 à 16 pouces 7 à 28 pouces
Spécifications de machine principale Alimentateur Disponible Disponible Disponible
Ebavurage JMC-100 JMC-100 JMC-100
Estampeuse DZJ-120 DZJ-120 DZJ-120
Profileuse QYJ-600 QYJ-800 QYJ-1500
Puissance d'entrée Puissance d'ébavurage 4 Kw 5.5Kw 5.5 Kw
Puissance de profilage 7.5 Kw 11Kw 11Kw
Puissance d'entrée totale 11.5 Kw 16.5Kw 16.5Kw
Diamètre de rouleau de profilage 155mm 165mm 175mm
Vitesse de rouleau de profilage 88r/min 63r/min 63r/min
Alimentation électrique AC 380V/triphasé/50Hz, personnalisable
