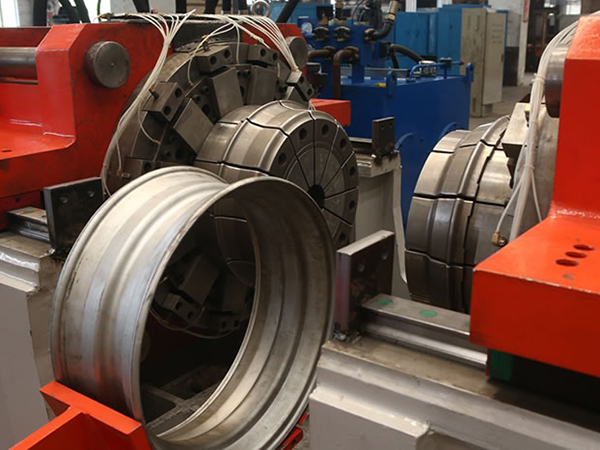

Machine d'expansion horizontale

Dans la ligne de production du coulisseau, la machine d'expansion horizontale est placée après la machine de profilage à rouleaux. C'est une pièce importante de la machine de production de jantes pour l'expansion et le calibrage après le procédé de profilage à rouleaux. Avec l'utilisation d'une expansion précises sur ce type de machine de développement de jantes, le diamètre des jantes formées rencontre les exigences des clients.

Caractéristiques principales
1. La machine d'expansion horizontale est disponible avec une structure de cadre intégral qui garantit une précision d'usinage et de résistance élevée.
2. L'outil d'expansion utilise une méthode d'expansion double puissance, permettant aux deux bords de la jante d'être expansés et ajustés.
3. Le bloc de coulisseau principal se déplace sur le guide linéaire afin d'assurer une précision élevée et un mouvement stable.
4. Un moule est fixé sur le coulisseau, ce qui l'empêche de descendre et évite des pièces de fabrication non standard.
5. Les moules de cette presse d'expansion de jantes sont spécialement conçus pour un désassemblage aisé. Lors du changement de moules, ils peuvent être enlevé intégralement afin de réduire la durée d'arrêt.
6. Le moule d'expansion est composé de 12 pyramides avec un guidage à biseau, permettant une longue durée de vie de la machine et une précision de fonctionnement plus élevée.
7. La machine d'expansion horizontale est alimentée par un système hydraulique à performances stables.
8. Un système de charge et de décharge automatique est en option sur cet équipement d'expansion.

Paramètres techniques principaux de la Machine d'expansion horizontale
Numéro Articles Paramètres
1 Modèle KZJ-200X2 KZJ-315X2 KZJ-500X2
2 Largeur maximum de jante 200mm 300mm 500mm
3 Epaisseur maximum de jante 4mm 5mm 9mm
4 Diamètre de jante 200~400mm 300~470mm 450~600mm
5 Force du cylindre d'huile pour alimentation rapide 70KN 110KN 150KN
6 Force du cylindre d'huile pour expansion 1600KN 2000KN 2500KN
7 Pression nominale 20MPa 20MPa 20MPa
8 Capacité installée 22Kw 33Kw 33Kw
9 Durée 15S 18S 23S
10 Tolérance de diamètre 0.3mm 0.5mm 0.5mm
11 Précision de déplacement transversal du coulisseau 0.015mm 0.015mm 0.015mm
12 Précision de capteur de déplacement 0.01mm 0.01mm 0.01mm
13 Niveau sonore < 85db < 85db < 85db
